一、行业背景

2017年5月15日，主持的“一带一路”国际合作高峰论坛，共商合作大计，共建合作平台，共享合作成果，为解决当前世界和区域经济面临的问题寻找方案，为实现联动式发展注入新能量，让“一带一路”建设更好造福各国人民。目前，中欧班列运行线51条，国内开行城市达到28个，到达欧洲11个国家29个城市。截止5月13日，2017年中欧班列开行数量已累计达到1000列以上，较去年同期增加612列，增长158%。而如何借助科技手段了解一带一路集装箱所在位置，如何合理调配集装箱资源成为一带一路集装箱管理中的重中之重。

二、解决方案

厦门博琨借助多年来对无线超长待机GPS\BD定位终端的深入钻研的优势，特别研发出集装箱无线定位终端，并经过与项目客户的深入探讨，开发了集装箱GPS、北斗定位管理系统，软硬结合，成为一带一路集装箱管理的利器，该方案也适用于沿海港口集装箱的管理。

三、系统介绍

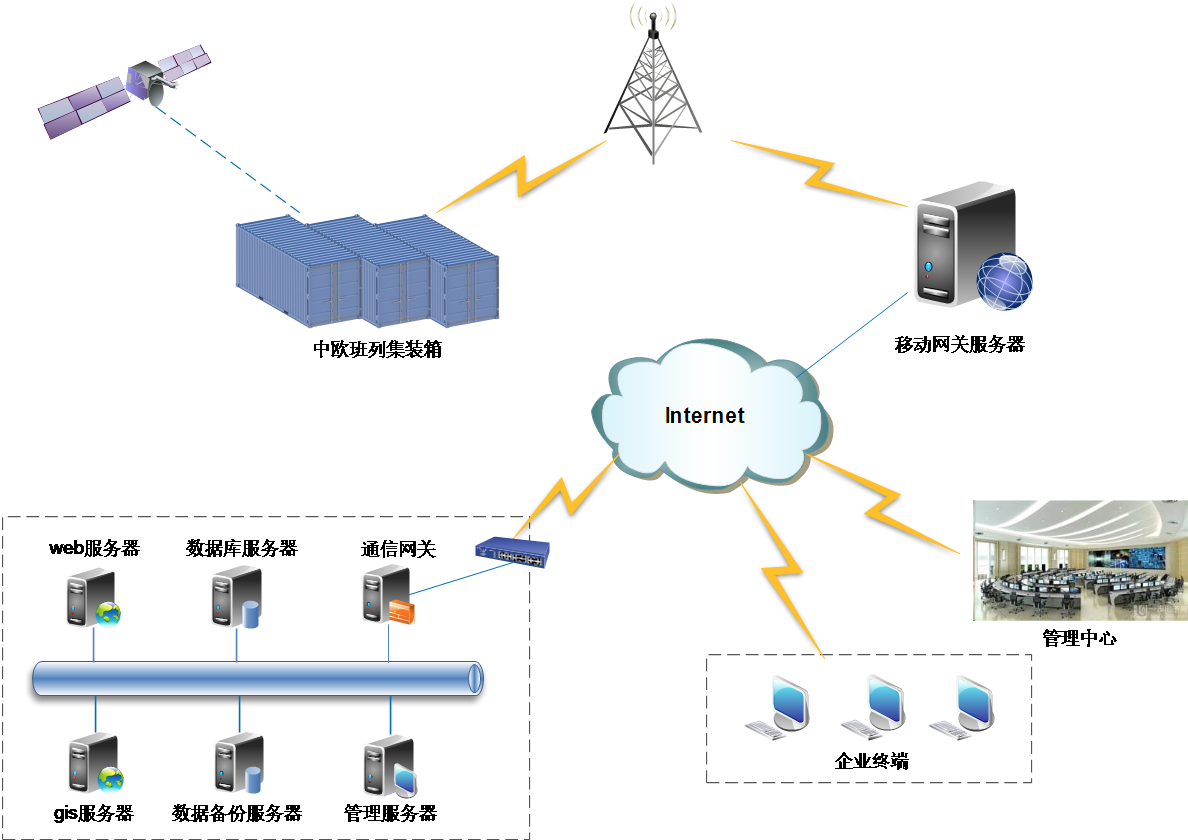

3.1 系统拓扑图


系统拓扑图

3.1 功能介绍

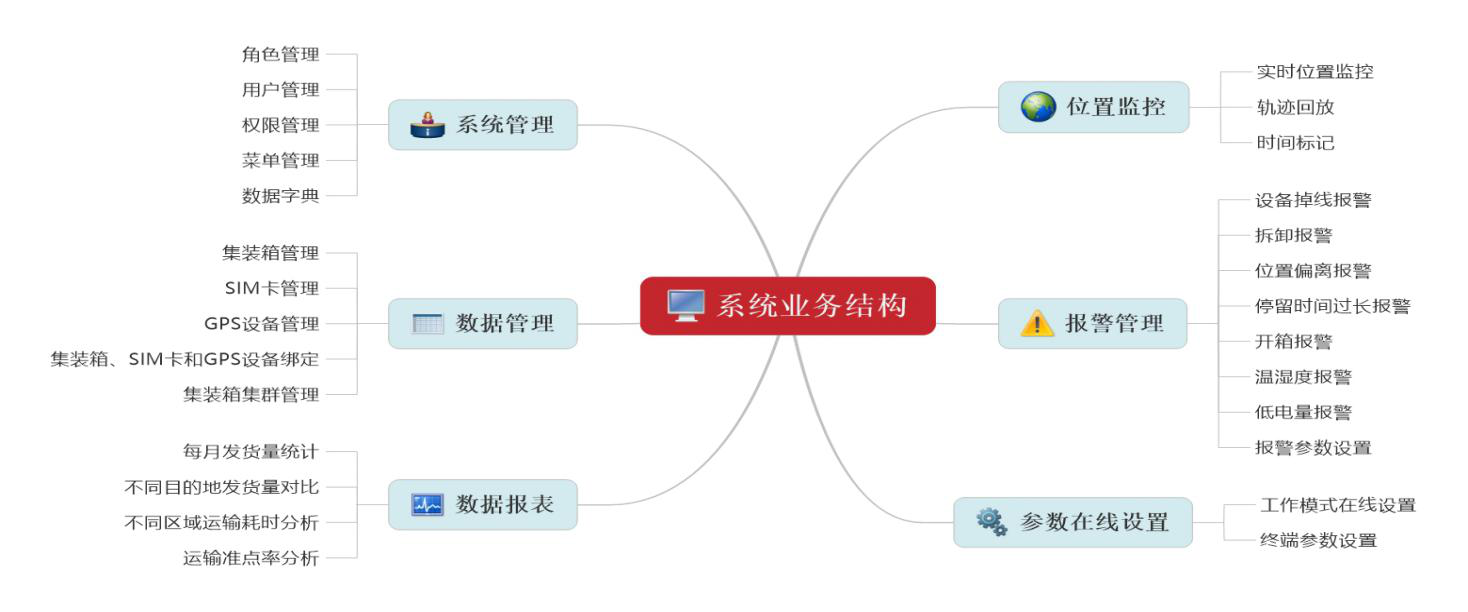

功能模块导图

（1）实时位置监控：在电子地图上实时显示集装箱当前位置，用于跟踪货物。
（2）轨迹回放：将集装箱运行轨迹保存到数据库，根据相关条件获取集装箱的运输轨迹，并在电子地图上显示出运行轨迹。
（3）拆卸报警：GPS设备被拆除的时候，系统发出拆卸报警
（4）位置偏离报警：预先设置集装箱集群，当其中部分集装箱位置偏离，系统发出偏离报警；
（5）停留时间过长报警：设置停留时长阈值，超过该值发出报警提醒；
（6）温湿度报警：设置报警值，当箱内温湿传感器监控上传的温湿度值达到报警值时，系统发出温湿度报警提醒；
（7）报警参数设置：自定义各项报警参数，不同的集装箱设置不同的报警值；
（8）低电量报警：终端自动回传当前电池电量，用户可通过平台查询剩余电量。当电池电量到达阀值，终端自动向平台发送低电量报警；
（9）集装箱管理：新增和报废管理，集装箱数据的新增操作，对使用完成的集装箱数据状态设为报废状态。
（10）集装箱集群管理：对相同货物或者相同批次的集装箱设备设置为一个集群，实现绑定管理，实现设置相同的报警参数或位置绑定管理。
（11）工作模式在线设置：支持设置4种工作模式
间隔模式：按照设置的时间间隔唤醒并回传位置数据
闹钟模式：每天可设置1~5组唤醒闹钟，在设定的时间自动唤醒，回传位置数据后休眠，以节省电量
星期闹钟模式：可以设置在一周内的某几天需要工作；
紧急追踪模式：当遇到报警或需要连续监控时，可下发紧急追踪命令对终端进行连续跟踪

四、硬件介绍

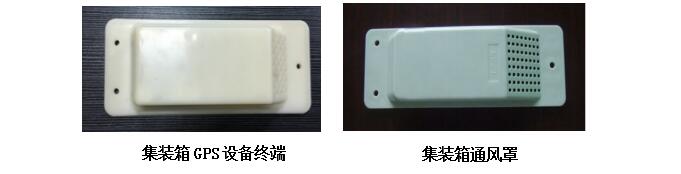

4.1 产品外观


外形设计：集装箱通风罩外形设计，按照集装箱通风罩外形设计
设计优点：
起到隐蔽安装效果，防止被蓄意破坏；
安装固定简单，用三颗铆钉固定在箱体外侧即可；
相对箱内金属密闭空间，GPS、GSM信号更稳定；
相对箱内密闭空间易导致极端温度，使电池工作异常，外置则与大气温度相当，在电池工作温度范围内。

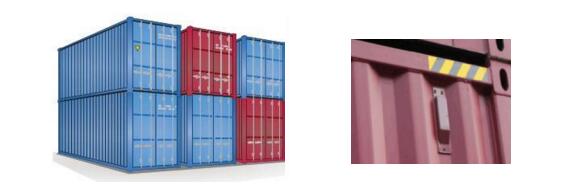

安装位置

4.2产品特色

使用高性能军工电池，防高温、防钝化，可抑制电池自动放电，保证电池的超长待机
支持全球四频GSM/GPRS850/900/1800/1900MHz
双模定位：GPS定位+基站定位
平台远程配置参数，秒杀短信配置
超低功耗小于1 .5uA，非常省电，满足待机时间要求
按照集装箱通风罩外形设计，起到隐蔽安装效果
IPX67防水防尘防震设计，实测在1米深水30分钟不进水
可外接温、湿传感器到集装箱，采集的数据随定位监控数据上报。

4.3技术参数

工作电压：DC3.6V
工作电流：10~20mA@3.6V
待机电流：小于 1.5μA
定位方式：GPS/北斗定位+基站定位
辅助定位：具备AGPS辅助定位
定位误差：GPS 定位误差<10m（空旷环境）
基站定位误差<50~200m（城市基站密集区）
通信网络：GPRS
工作温度：-30℃ ~ +75℃
存储温度：-40℃ ~ +85℃
电池容量：17000mAH
外形尺寸：L203.5mm*W85mm*H36mm
外壳材质：ABS阻燃材质，产品具有较强的硬度和韧性，抗震、抗磨、抗压，经久耐用；
外壳颜色：米色
三防等级：IP67标准，防水防尘防震。
