一、项目背景

1. 渔船出海作业，存在主动或被动的越界捕鱼或其他行为。这种越界行为直接关系到渔民的人身安全甚至影响两岸关系。

2. 我国各地海域的海岸线长、地理位置特殊、现有大量小型船舶无法做到有效监管，对于作业小型船舶进入预警区或临近禁行区无有效预警措施。

3. 在小渔船管理方面需投入较大的警力，希望通过科技手段协助管理、解决警力不足及提高工作效力。

二、解决方案

1. 在每艘船舶上安装太阳能定位终端，获取船舶的位置信息。
2. 实时监控船舶位置。
3. 通过电子围栏功能，实现越界报警功能。
4. 提供低电量报警、防破拆报警、一键报警、不在线报警，报警以声音和弹窗进行警示。
5. 根据管控类型（关注、重点和一般）显示船舶的不同颜色，以便进行管理。
6. 通过轨迹回放和报表统计可以查看船舶的航行轨迹和报警明细。

三、系统介绍

3.1 系统拓扑图

系统拓扑图

3.2 系统功能模块

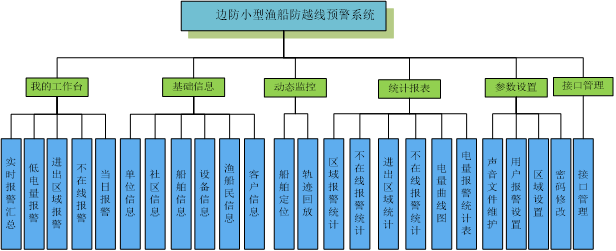

功能模块

（1）我的工作台主要是报警的汇总与展示，显示报警类型、报警时间、报警经纬度、报警时长等；
（2）基础信息主要是对单位信息、社区信息、船舶信息、设备信息、渔船民信息和客户信息的管理；
（3）动态监管主要是对渔船的实时定位和轨迹回放；
（4）统计报表主要是各类报警报表的统计和分析；
（5）参数设置主要是对报警参数的设置、区域的划分、权限管理、用户管理等。
（6）接口管理主要是用来对接边防总队的各种应用系统。

四、硬件介绍

4.1 产品外观

太阳能定位器

4.2 产品功能

（1）小渔船日常位置监管；
（2）航行路迹管理，支持盲区补传；
（3）支持太阳能续电，无需外接电源，电量可查询，低电主动报警；
（4）支持拆一键紧急报警、除报警、声光提醒；
（5）支持AIS收发（需扩展）；
（6）产品符合IP67三防标准，耐盐雾腐蚀。

4.3 技术参数

平台：低功耗MCU+CDMA/GPRS模块）+GPS/北斗双模定位模块+G sensor
频段：GSM850/GSM900/DCS1800/PCS1900（可选配支持CDMA 1X）
电池容量：3000mAh（5000mAh可选）
GNSS类型：北斗/GPS双模
A-GNSS辅助：支持
跟踪灵敏度：-163dBm
捕获灵敏度： -159dBm
搜星时间：热启动 1S    冷启动40S  （开阔条件下）
定位精度： 小于5米（开阔条件下）
太阳能板规格：单晶规，电压5.5V，电流200mA，转换率21.5%
防护级别：IP67
适用环境：-30℃~85℃
外形尺寸：135mm*80mm*19mm（不包括底座）
