燃气的安全使用直接关系人民群众的生命财产安全和社会的和谐稳定，由于用户基数大， 燃气生产、 运输和使用环节中的任何问题都可能导致燃气安全问题的发生。据不完全统计，2016年我国燃气爆炸事故909起（1096人受伤，127人死亡），2017年我国燃气爆炸事故702起（1100人受伤，126人死亡）。2018年上半年，室内燃气爆炸263起，室外燃气泄漏及爆炸127起，共造成28人死亡、371人受伤。从爆燃事故所产生的危害性来看，街头饭店，小餐饮是重点危害单位，亟需建立科学的安全防范手段，确保公共场所的燃气使用安全。

2017年燃气爆炸伤亡人数统计

燃气泄漏预警平台利用物联网、大数据分析等技术，将“人防、物防、技防与制度”相结合，通过在各个燃气使用重点单位布设泄漏传感器，将报警信息实时上传至中心云平台，建立实时侦测——早期预警——及时处置——总结分析的监管机制，为居民区、商业区等小餐饮企业及其他公共场所的燃气使用提供安全防范技术手段，减少爆燃风险。

一、系统架构

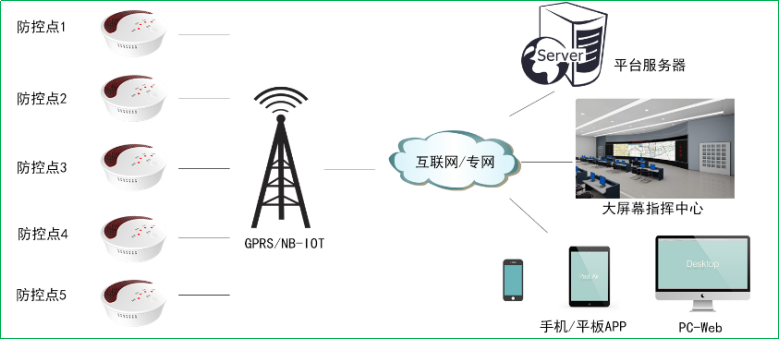

系统拓扑图

◆ 数据采集：在各个防控点安装燃气泄漏探测终端，实时侦测各防控单位的燃气泄漏数据并上传到平台
◆ 网络传输：通过运营商网络、城域低功耗广域网络、互联网等将终端采集的数据传送至中心平台。
◆ 存储分析：由云存储平台、云计算平台等对采集的数据进行存储和分析，根据泄漏情形不同制定相应的应对策略，及时通知责任人排查处置。
◆ 应用服务：通过短信、自助电话语音、APP等渠道向用户和相关责任人提供推送服务；为责任部门处理和排除险情提供全过程数据，作为决策依据；统计分析隐性泄漏用户名单；提供燃气安全大数据。

二、采集设备及安装

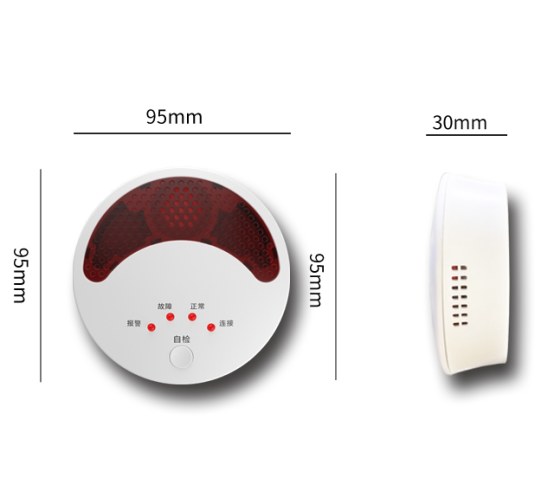

产品外观尺寸

（1）特色功能

支持无线联网
支持平台实时监测燃气浓度
支持燃气泄漏报警
支持断电报警
支持传感器失效报警
支持非法移动报警
支持实时声光报警、现场可消音
支持TTS语音播报
支持平台核验、指令下发设
备具备自检及远程升级功能

（2）产品特点

采用进口处理器
高灵敏度
线性范围宽
抗干扰性强
优异的重复性和稳定性
传感器开路、短路故障自检
中文语音提示

（3）技术参数

产品尺寸：95mm*95mm*30mm
工作电压： 220V士15%
传感器：催化式
报警设定值： 7%LEL
待机电流： < 13mA
响应时间： < 30S
恢复时间： < 30S
声音分贝：大于80dB小于110dB
工作湿度：≤95%RH
工作温度： 0- 55℃
储存温度： -25℃ - 55℃
产品使用寿命： 3年
适用压强： 86kPa~106kPa
探测气体类型：管道煤气、天然气、液化气
执行标准： GB 15322.2- -2003

（4）设备安装

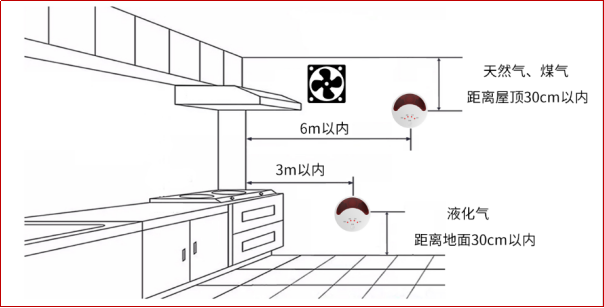

安装示意图

三、平台操作

操作界面简易、直观，提供2D平面地图、卫星地图、全景地图展示，简明的图标可清晰标注每个监测点的状态，可对每个监测点进行精准定位，前端所有数据回传至云端服务器，由云计算进行城市公共安全大数据分析，可为相关主管部门提供数据对接服务。

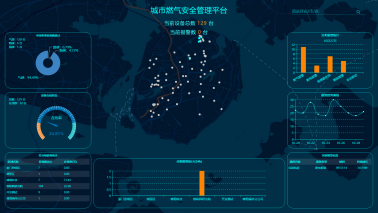

数据大屏展示

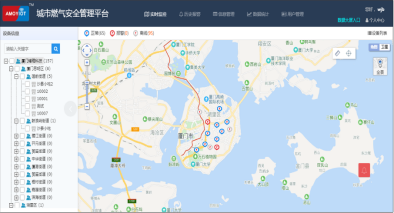

主操作界面

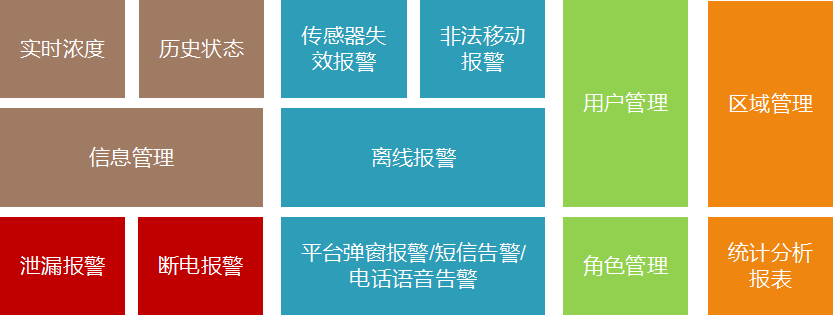

（1）平台特色功能

实时状态监控：监测点的实时状态，包括设备状态、在线状态、燃气浓度、信号强度、电压、上报时间、详细地址等；
历史状态查询：监测点的历史状态，包括设备状态、在线状态、燃气浓度、信号强度、电压、上报时间等；
燃气泄漏报警：当监测点的燃气泄漏浓度超过报警阈值（7%LEL）时，终端设备发出声光报警，同时向平台发送燃气泄漏报警。
断电报警：当燃气设备断电时，设备的备用电池启用，同时向平台发送断电报警。
传感器失效报警：当燃气设备监测到燃气检测传感器故障时，向平台发送传感器失效报警。
非法移动报警：当监测到燃气设备被非法移动到其他地方使用时，向平台发送非法移动报警。
离线报警：当燃气设备离线时，平台将提示设备离线报警。

（2）报警处理

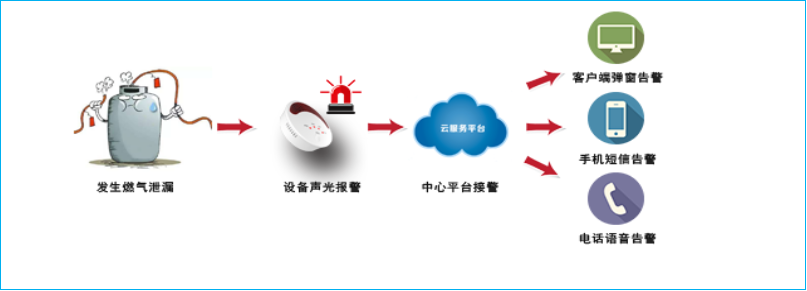

当监测点的燃气泄漏浓度超过报警阈值（7%LEL）时，终端设备发出声光报警，将报警信息回传至中心平台，中心监控界面以弹窗及播音形式提醒，根据相应级别的不同自动发送短信、语音提醒相关责任人的手机终端，同时平台运维人员根据现场泄漏过程情况与相关责任人及管理部门联系，确保排查工作落实到位

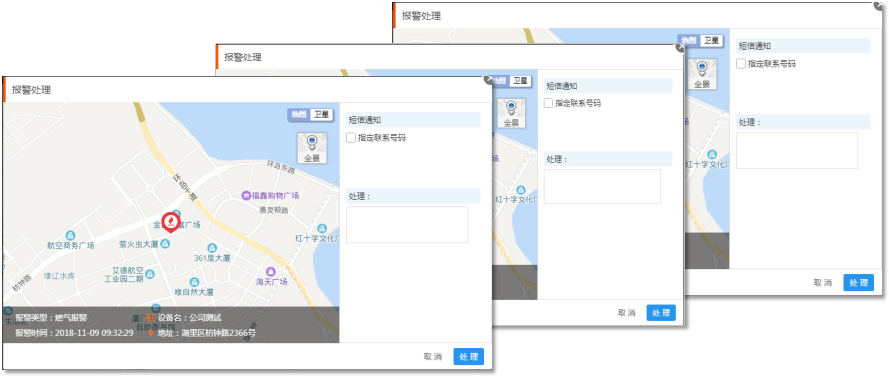

自动弹窗告警

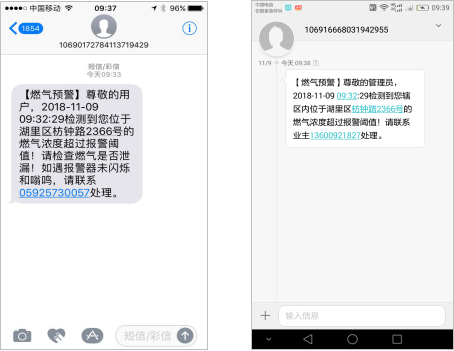

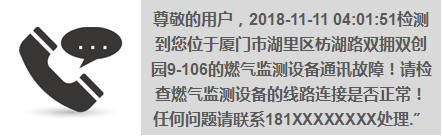

向业主及安全员发送短信告警

自动电话语音告警

根据现场泄漏情况的不同，平台可设置不同的响应等级：
四级：现场报警
三级：通知业主
二级：通知上一级安全责任人
一级：通知应急管理部门

（3）报警处理记录

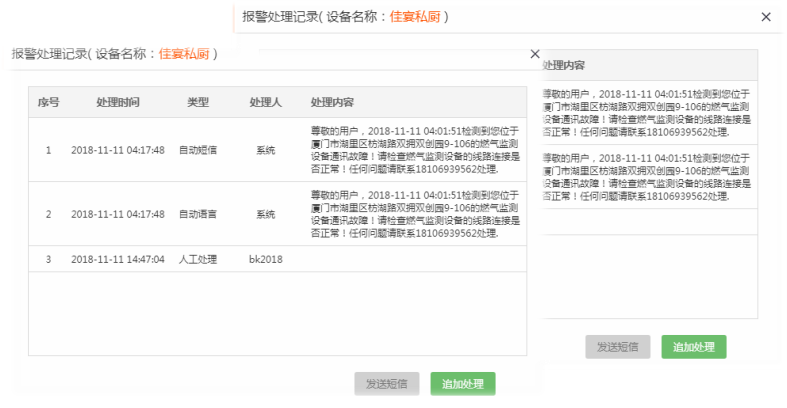

报警处理记录

（4）信息管理
信息管理包含场所管理、设备管理、分组管理、人员管理、安全员管理、维护人员管理等。

场所管理：即监测点管理，详细记录监测场所的地址、设备号、业主姓名、业主电话、安全员姓名、安全员电话、维护人员姓名、维护人员电话、安装日期、安装人员、告警是否自动发送短信、语音等详情。
设备管理：包含设备编号、卡号、设备类型、检测物、分组名称、场所名称、安装与否等。
分组管理：用于管理系统组织机构，上下级关系。
人员管理：用于记录业主的基本信息及设置业主手机是否允许系统自动发送短信告警、语音告警等。
安全员管理：用于记录安全员的基本信息及设置安全员手机是否允许系统自动发送短信告警、语音告警等。
维护人员管理：用于记录维护人员的基本信息等。

（5）系统管理
系统管理包含用户管理、角色管理、区域管理等。

用户管理：用于注册用户账号、密码、所属分组、账号权限等。
角色管理：用于设定不同的角色，同时给予不同的操作权限。
区域管理：用于管理行政区域等。

（6）数据统计分析

基于每个终端监燃气的测点收集实时的海量数据传送到云平台，通过强大的云平台运算，运用历史信息的各种数据进行风险分析，提供相关燃气大数据：
（1）监测场所基础数据
包括监测场所名称、地址、承租人、业主、相关联系方式、使用燃气类型等数据。
（2）监测场所报警统计
包括各个监测场所的燃气报警类型、报警次数、处置响应时间、处置情况记录等。
（3）监测设备在线率统计
包括各个监测场所的燃气设备的在线情况等，分析是否被人员破坏，同时供维护人员及时了解设备运行情况。
（4）重点防控人群数据
根据收集的燃气大数据信息对防控单位进行燃气安全评级，为燃气管理部门提供重点防范企业和人群名单：一个月内发生两次以上燃气报警的单位名单、两次以上告警不及时处置的单位名单、可能存在的不按规范使用燃气设施设备的单位名单等。
